eHO 氢化物取向自动测量软件

云知尚eHO软件，为核工业中这一关键的检测任务开发设计。检测软件配备图像显示界面，将金相显微镜拍摄图片导入检测软件，并可实现读取图片的编号、样品编号、显微设备名称、扫码功能。软件界面可针对图片进行操作，可执行放大、缩小、拖动功能。软件独特的图像处理算法，实现图像预处理（包含图像降噪、图像有效区域识别）、内外径识别、小圆弧拟合、标尺识别、氢化物面积和样品有效面积识别、外中内分区、自动识别氢化物线条、自动识别氢化物长度和角度、自动分类氢化物、显示分类结果、氢化物数据统计、自动计算氢化物取向因子。

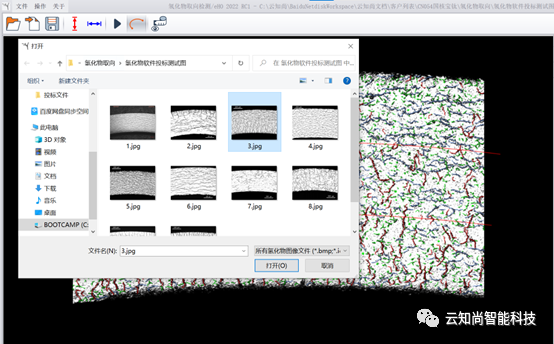

导入金相图片

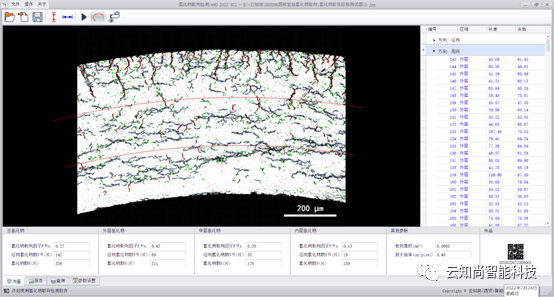

检测结果

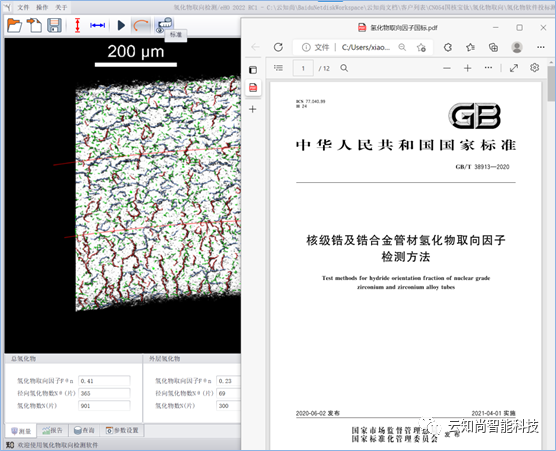

标准查询

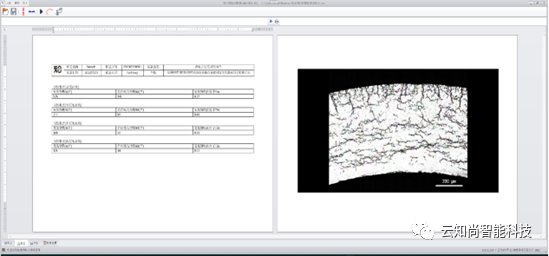

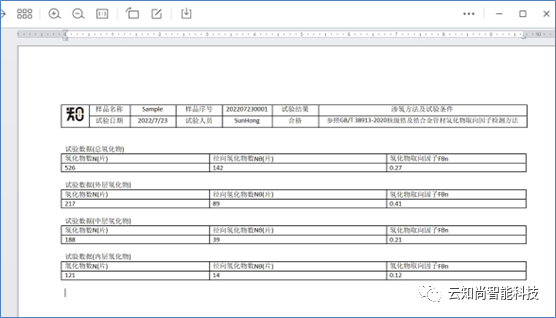

自动出具检测报告

 特色功能

1）自动识别氢化物长度和角度：

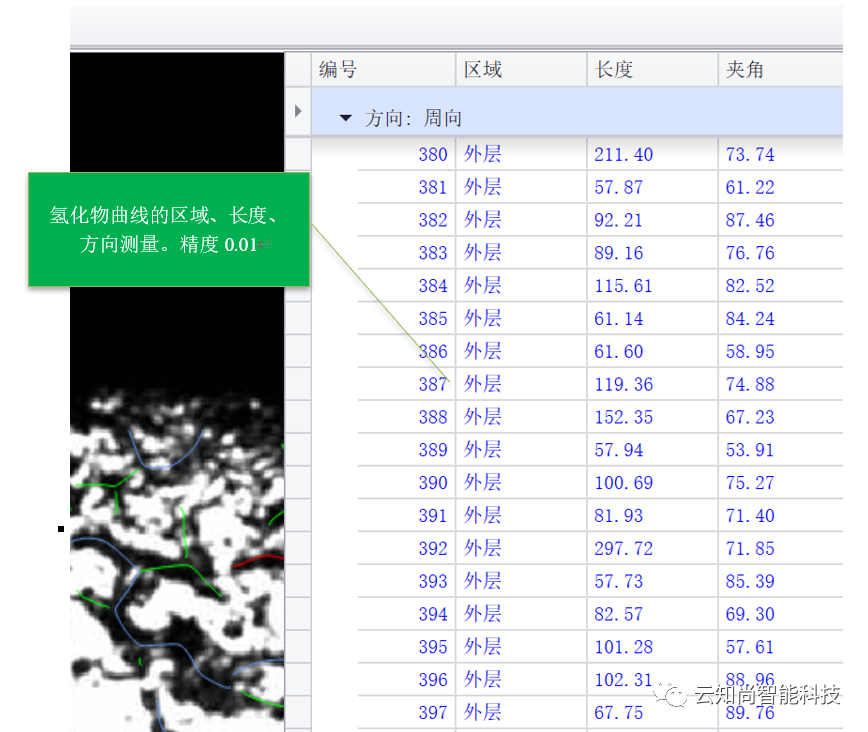

计算提取出的氢化物线条长度，根据GB/T 38913-2020标准，进行长度判断并分割，分叉判断并分割。当线条长度小于设定阈值时，判定为无效氢化物线条并记录；当线条长度高于设定阈值时，判定为有效氢化物线条并记录。对分割后的氢化物线条像素坐标使用最小二乘法进行直线拟合以确定氢化物线条角度。氢化物长度精确到0.01微米，与径向夹角精确到0.01°。

2）显示氢化物线条分类结果：

在原图上标识无效氢化物线条、径向氢化物线条、周向氢化物线条。其中以绿色标识长度未达设定标准的无效氢化物线条，以红色标识径向氢化物线条，蓝色标识周向氢化物线条。

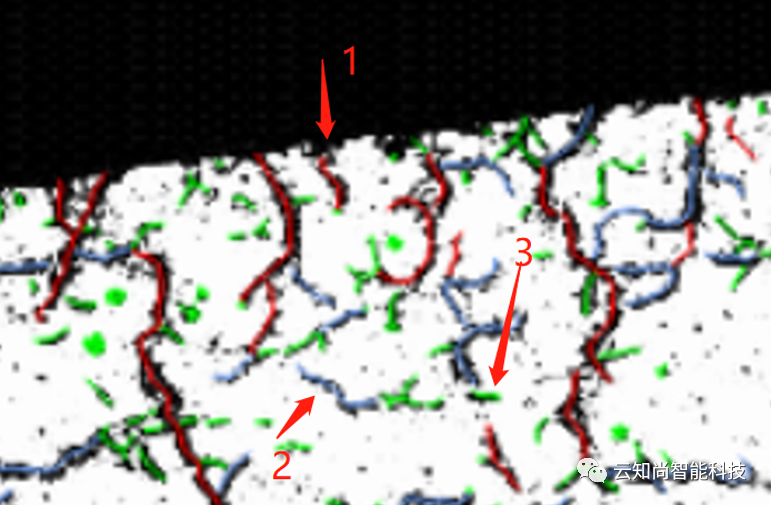

上色效果图如下，1号氢化物为径向氢化物，被标识为红色；2号氢化物为周向氢化物，被标识为蓝色；3号氢化物长度未超过给定值，被标识为绿色，不计入氢化物取向因子计算。

3）氢化物数据统计和取向因子自动计算

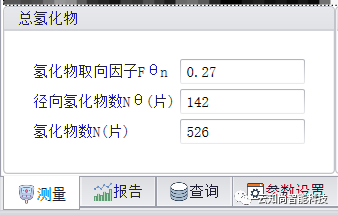

自动统计分类后的有效氢化物线条，并读取其数量，在软件界面显示。同时针对分层可单独统计各层各类氢化物数量。根据统计数据自动计算总体和各层的氢化物取向因子，保留两位小数显示于软件界面中。

4）支持检验员人工手动分析

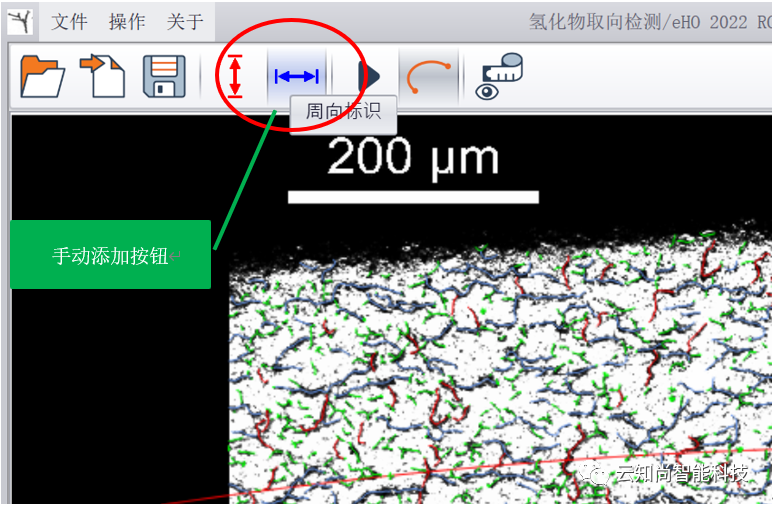

特殊样品情况下，支持检验员人工手动分析，如采用鼠标点击去掉或加上认为应该调整的氢化物线条，实现自动与手动分析的结合。

5）检测精度高

将同一幅金相显微镜图片，导入软件中，分别进行两次识别，识别的氢化物取向因子误差为0，完全一样。满足Fn≤0.02的要求。

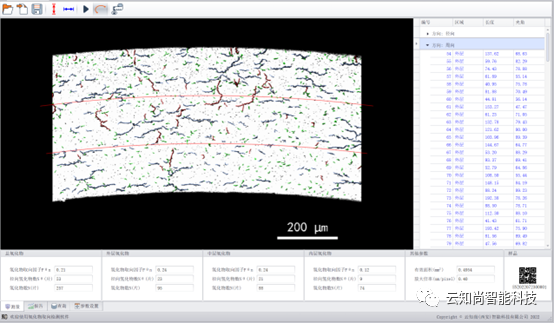

两次测量结果比较

6）识别速度快

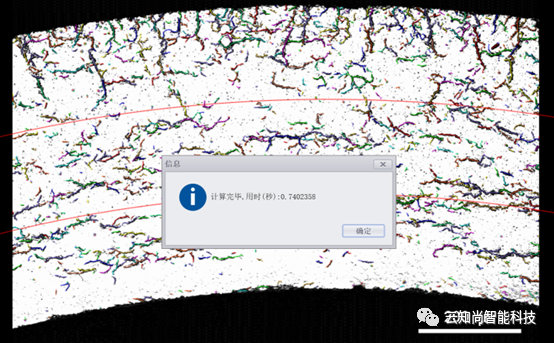

单幅金相图识别速度＜2s。将十张不同的图片导入系统，统计识别的时间均小于2s。

在本文中所演示的图片之外，云知尚为用户提供的多个不同渗氢程度的样品图像，进行了测试，eHO软件能够有效实现：

1.     氢化物形貌自动识别、提取、涂色。

2.     自动测量计算氢化物的长度、角度、数量。

3.     测试过程所有参数、统计数据后台可查，测试后图像中包含原始氢化物形貌可保存。

4.     软件能够自动计算氢化物取向因子。

5.     软件响应时间在10秒以内。

6.     针对同一图片同一参数，氢化物检测系统误差为零。

在氢化物取向测试过程中，云知尚eHO软件，帮您提高效率！
