ePath-UT 超声C扫路径规划软件

云知尚ePath软件，可根据待测工件的3D模型自动生成工件的超声扫描路径， 无论被测工件是否为规则形状，或其三维模型由多个不规则曲面组成。云知尚ePath软件已经广泛应用于航空特种材料结构件的超声水浸对穿C扫描仪的实际检测生产中。

云知尚ePath软件，针对不规则曲面，设置了等弧长间距、法向垂直入射 的超声扫描路径，并准确将工件设计坐标系下的规划路径转换至检测系统的机器坐标系，从而实现了简单操作，大幅提高检测效率和路径准确性的目标。

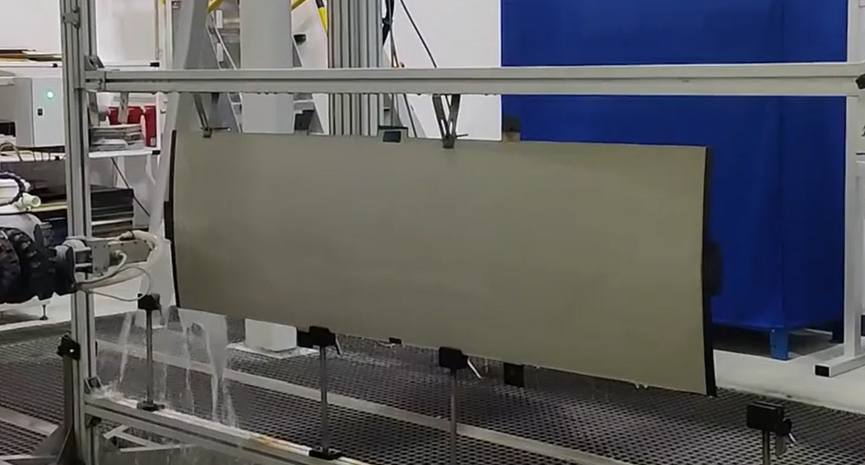

1号工件，长度1800mm，高度600mm

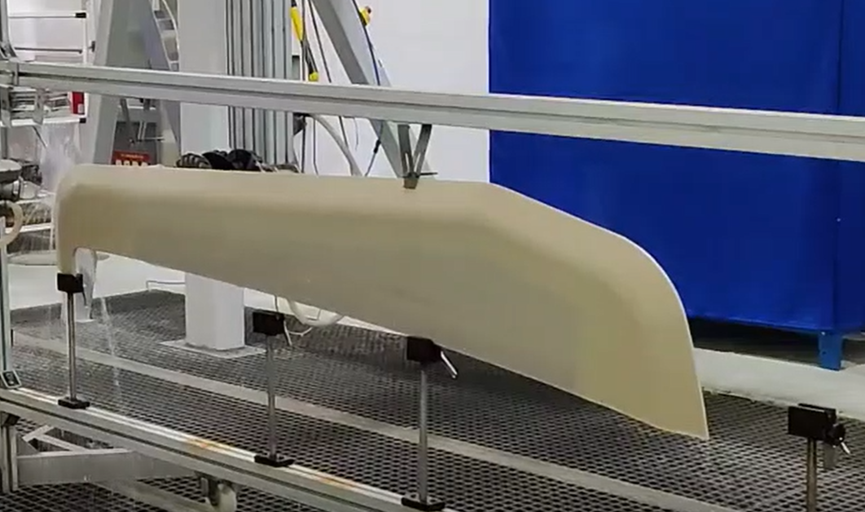

2号工件，长度2100mm，高度500mm

两种工件均为航空复合材料，其中1号工件为直板型工件，被测曲面曲率变化小；2号工件被测曲面曲率变化方向各异，被测面边缘不规则。要求检测线之间的间距＜2mm，每个点的测量方向为法向垂直入射。

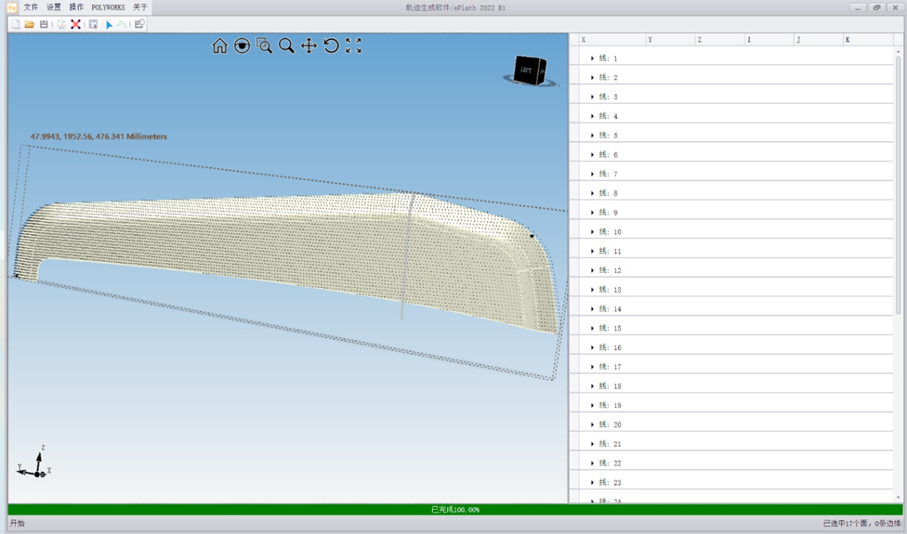

导入3D模型进行规划

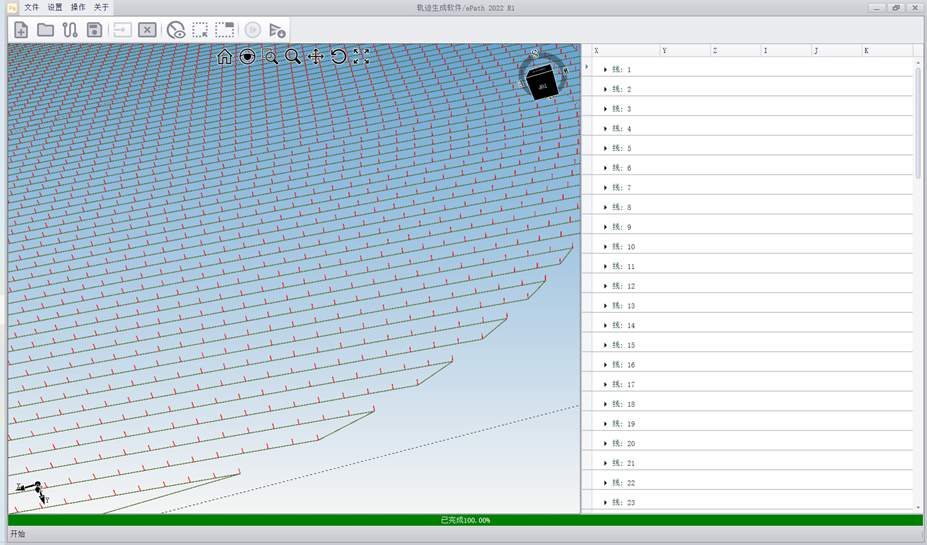

规划的测量路径

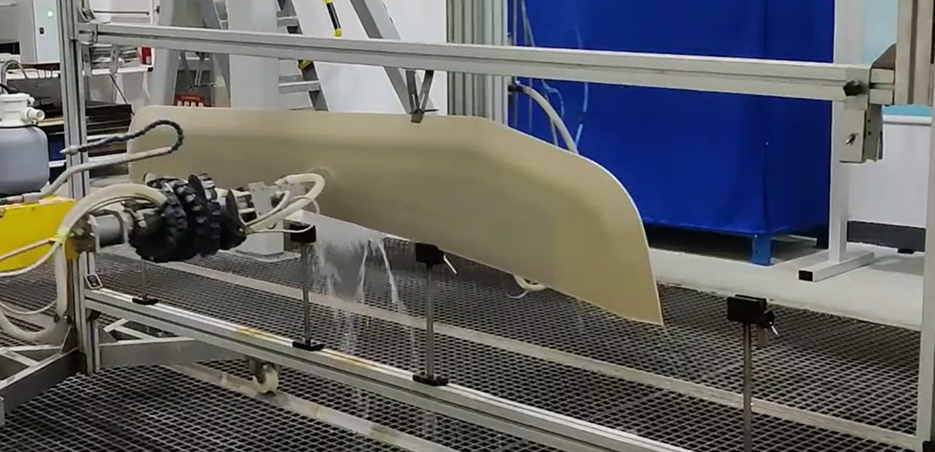

实物测量

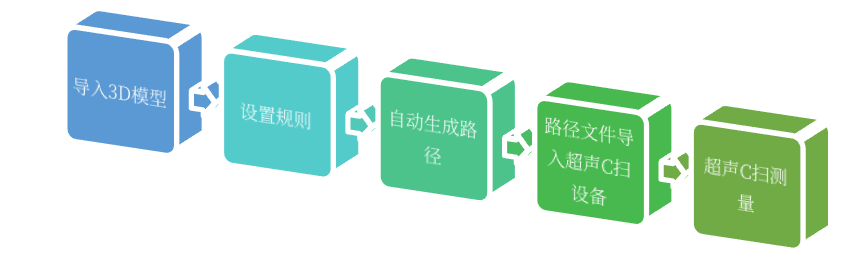

在本文中所演示的两种工件之外，云知尚为用户提供的多种工件进行了测试。通过对工件的路径规划，将规划路径文件导入超声检测设备中进行测量，观察超声扫描测头

扫描位置和入射角度，综合图像效果，可以验证ePath基于模型驱动的超声C扫描轨迹生成软件系统可以针对板型、C型、边缘不规则板型，等多种工件规划的扫描路径，轨迹准确，扫描信号稳定，测量结果可靠。使用户整体的测量时间减少了60%，大大提高了检测效率。
