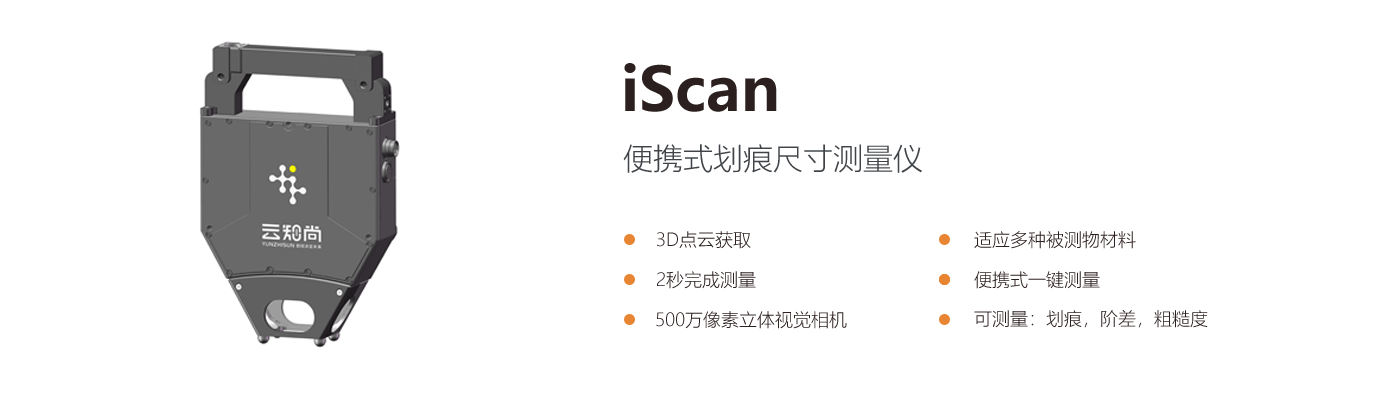

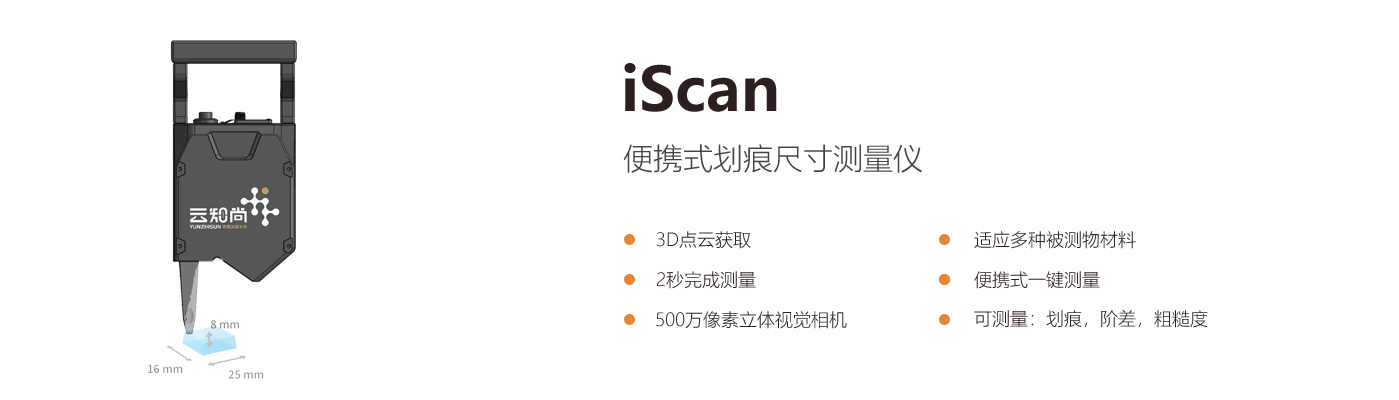

iScan 系列便携式划痕尺寸测量仪

iScan便携式划痕尺寸测量仪是一款基于双目立体机器视觉的结构光扫描技术，获取物体的三维几何特征的精密测量仪器。可测量表面凸起物的阶差、表面凹 坑的深度和体积、接缝宽度、表面划痕的深度和长宽尺寸、测量表面装载物的容积等几何量信息。具有非接触式测量、高精度、快速、便携可手持的特点。iScan的高分辨率（0.2um）和高重复性（高达2um级），是阶差及划痕的高精度检测的理想之选，是完美的手持式三维尺寸及点云数据获取方案。

技术原理

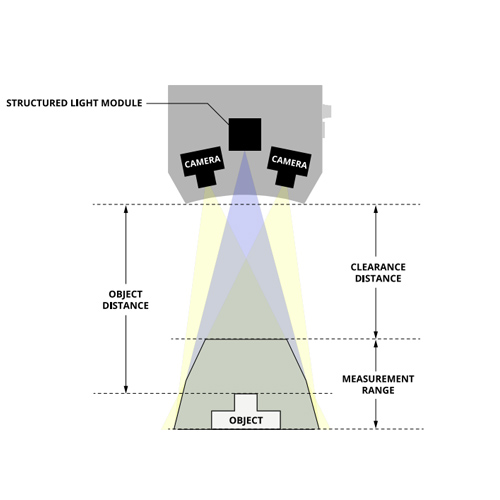

iScan 基于结构光的三维成像原理设计。通过将蓝色条纹光照射到被测物表面，由两个高分辨率相机从不同的角度接收被测面的反射光，设备软件使用立体校正或者三角反射算法，获取被测表面的3D点云数据。随后iScan配备的智能测量软件对这些点云进行评估，以识别被测表面上的几何形状、轮廓、极小的缺陷和不连续性。iScan有三种可以覆盖不同测量区域大小的型号可供选择。这使得iScan能够检查部件上最精细的结构以及大面积附件上的形状偏差。iScan强大的软件包可用于评估和参数设置整个测量过程快速，自动化，同时保持了超高的精度。

产品应用

即插即用：插电即可使用

自动测量：设置好测量区域，按下按钮即可自动测量相应的任务

预设测量功能：阶差高度，划痕宽度，深度粗糙度，波纹度

无需外接控制器：只需连接一根电缆

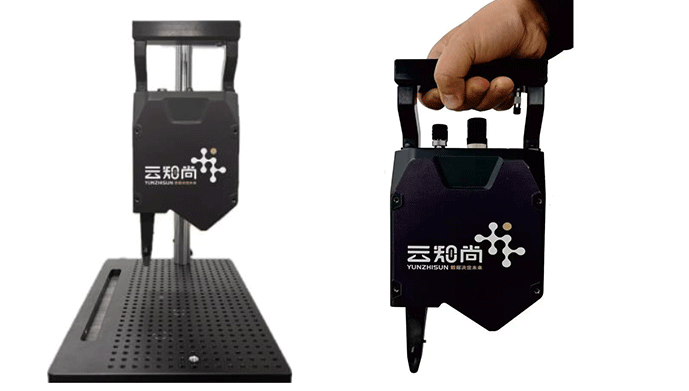

可手持测量，可固定安装测量

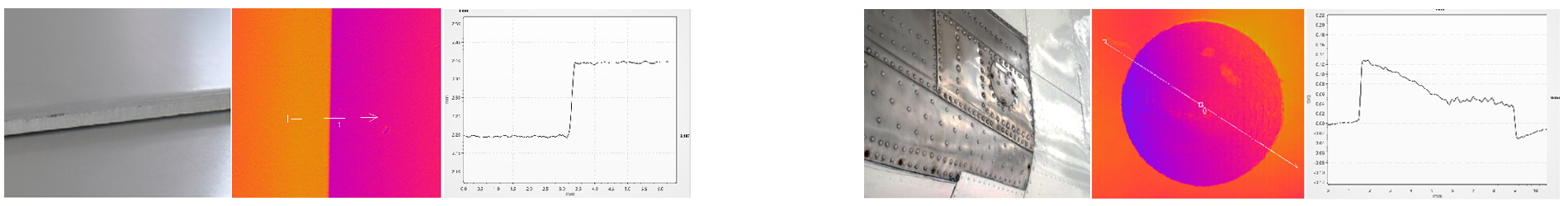

阶差测量&铆钉高度测量

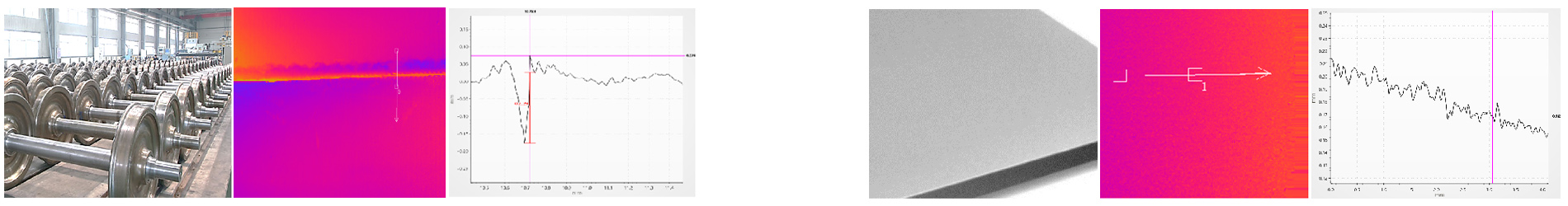

划痕测量&粗糙度测量

技术指标
