解决方案 | 云知尚三坐标辅助软件DMIS-Support，扫码自动测量提高测量效率

“批量检测” 是在工业生产中经常遇到情况。对于坐标测量机而言，每次检测通常需要操作人员选择测量程序。当需要检测很多种类型的工件时，大量的测量程序的管理会对企业造成不小的困扰。云知尚DMIS-Support软件中的扫码自动测量模块，帮助用户管理测量程序，只需要在工件或者夹具上贴上二维码，测量时扫码自动测量，简化测量程序管理工作，正在许多用户生产测量活动中发挥着重要作用。

坐标测量机的测量程序，对一次完整有效的测量来说至关重要。除了基本的保证安全避免撞针，在保证精度的前提下，以获取尽量少的测点来快速准确地进行工件几何尺寸评价，是每个测量技术人员都追求的解决办法。可以说，优雅的程序设计，可以使枯燥的测量过程变成一个富含艺术气息的创作过程。一个完善合理的测量程序，通常需要测量技术人员花费大量精力来编写。企业的实际生产中，少则几种，几十种，多则成百上千种工件需要测量。对测量人员来说，同一种工件的测量，需要不停地调用编写好的测量程序；也可能一天之内要更换数次测量工件，不同的测量工件需要调用不同的测量程序。如果发生测量程序调用出错的情况，往往会造成严重的后果。可能测量程序无法执行，也可能损坏测量机，损伤工件。

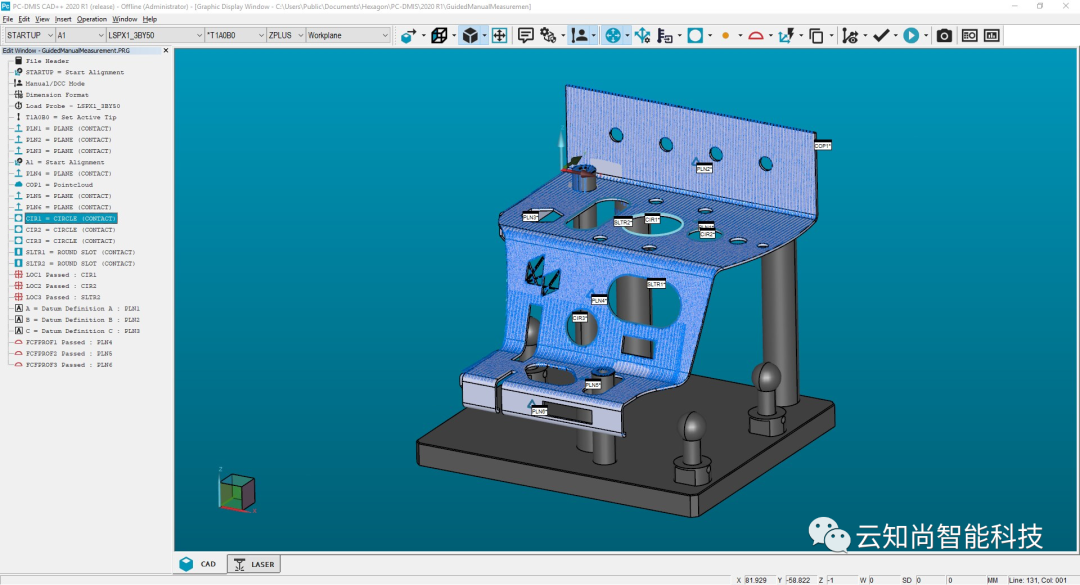

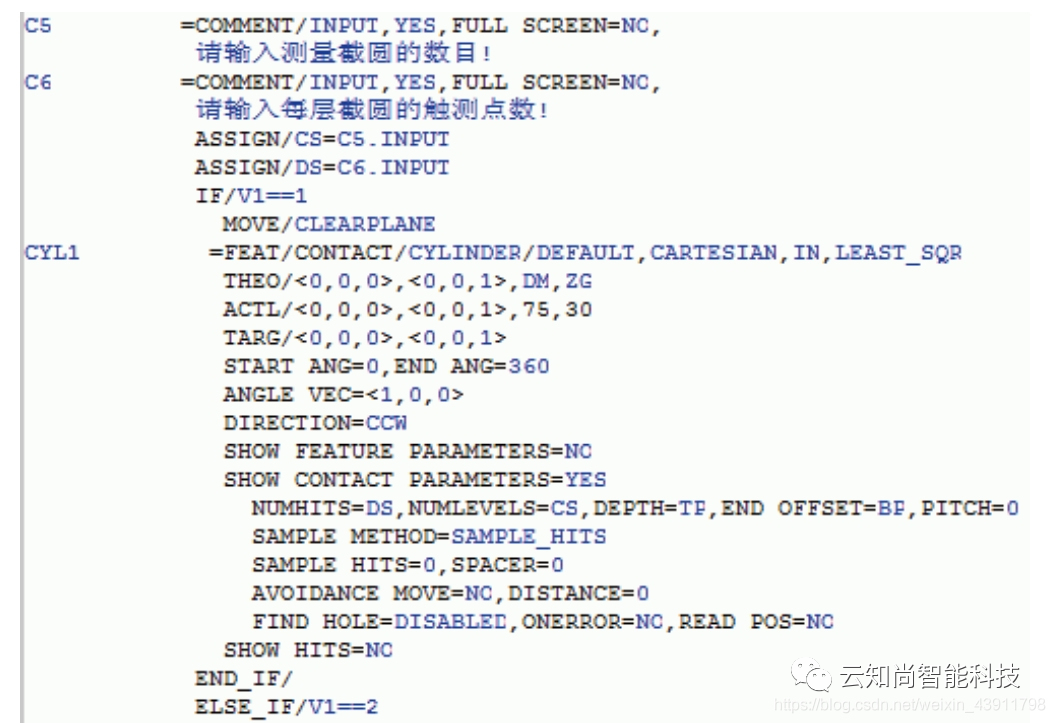

PC-DMIS软件及其程序

 用户对测量程序管理的需求

位于无锡的某个汽车行业的上市企业，向云知尚提出了坐标测量机测量程序的管理的问题困扰。客户的工厂中，既有海克斯康集团生产的坐标测量机，也有蔡司集团的坐标测量机，以及不同厂家的影像测量仪产品。在工厂中每天需要进行大量的测量任务，需要测量的工件上百种。企业希望能有数字化的管理工具，根据自己的管理规范，对测量程序进行管理，同时，能通过管理提高测量效率。

在和客户深入交流，观察客户的使用习惯之后，云知尚和客户一起提炼出以下的功能需求点：

1）支持海克斯康三坐标软件PC-DMIS测量程序管理；

2）支持海克斯康影像仪软件PC-DMIS Vision测量程序管理；

3）支持蔡司三坐标软件Calypso测量程序管理；

4）支持自动生成二维码标签及标签打印；

5）支持扫码读入功能；

6）支持日志功能，对测量工具数量进行记录；

7）支持集成，无需单独安装软件，所需功能直接集成到现有软件当中；

8）可与工厂MES系统进行数据通信。

 云知尚解决方案

云知尚DMIS-Support软件，凭借云知尚多年来在坐标测量技术的研究和应用中积累的经验，帮助用户完美实现了这些要求。

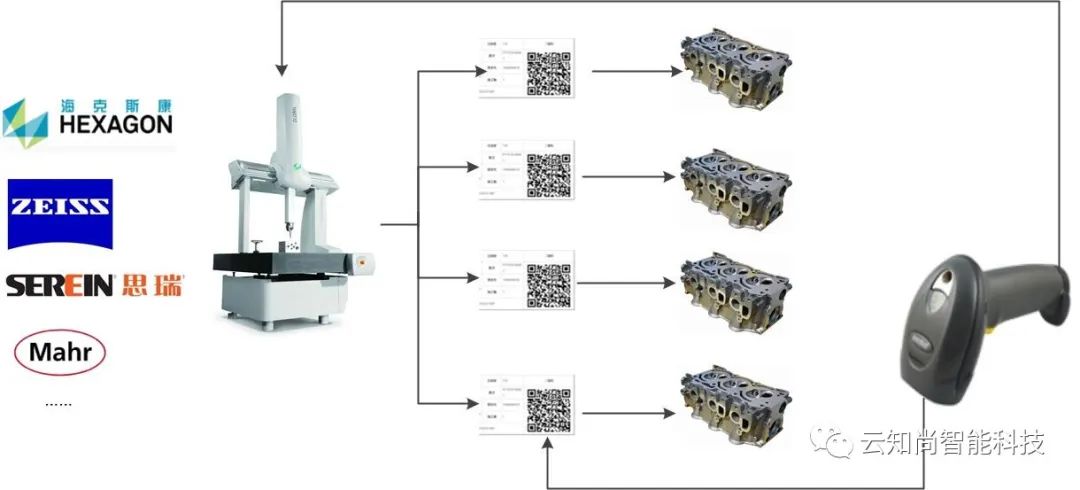

云知尚DMIS-Support中的eBarcode扫码测量工具，可以将测量设备中的测量程序，自动生成二维码标签；通过与电脑连接的打印机，可以可以将需要的信息，连同测量程序信息二维码一起打印出来，发放给生产单位。生产单位在生产过程中，可以将这个二维码贴在工件上。当工件来到检测单位，检测人员只需要简单地拿起扫码枪进行扫码，再进行确认，测量设备即可自动调用测量程序，完成检测工作。再结合云知尚DMIS-Support中的定制化测量报告模块，就可以生成用户自己想要的报告形式。

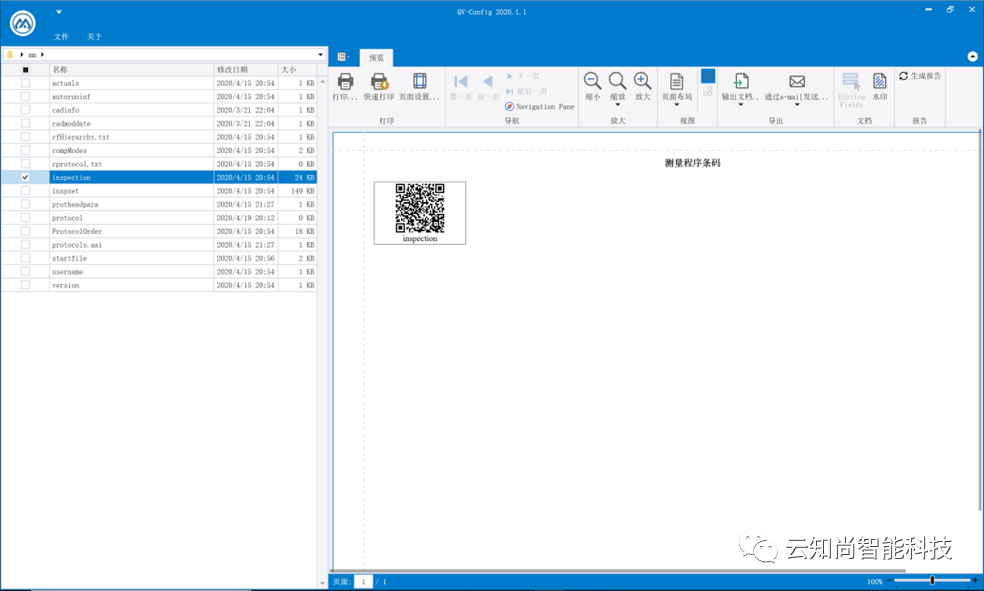

测量程序生成二维码

用户将测量程序存储到定义好的文件夹目录下，选择对应的测量程序，点击生成按钮，即可对测量程序生成电子二维码。这个二维码可以发送给打印系统进行打印，也可以发送给激光打标系统，在生产过程中直接标记到工件上。

eBarcode扫码测量工具可以集成到海克斯康PC-DMIS，或者蔡司Calypso软件当中，以悬浮窗的形式显示。对用户的操作习惯不做任何更改。同时，在测量设备的电脑上添加一个扫码枪，就可以很方便地进行扫码测量工作。扫描到对应的二维码内容后，测量设备即可自动执行对应的测量程序。

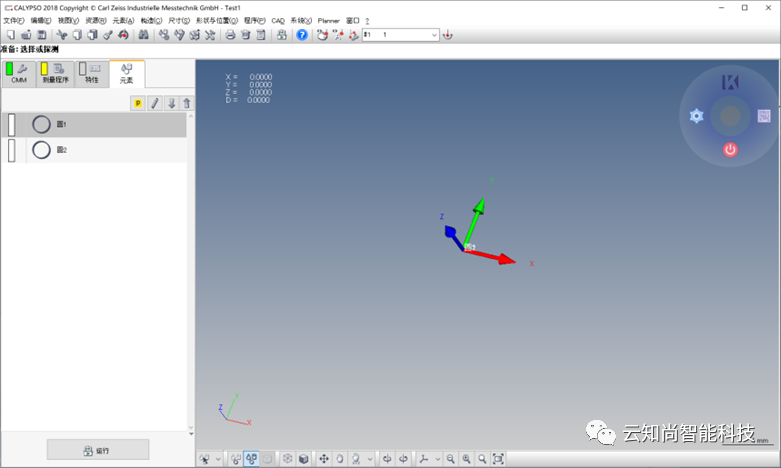

蔡司Calypso上的工具悬浮窗

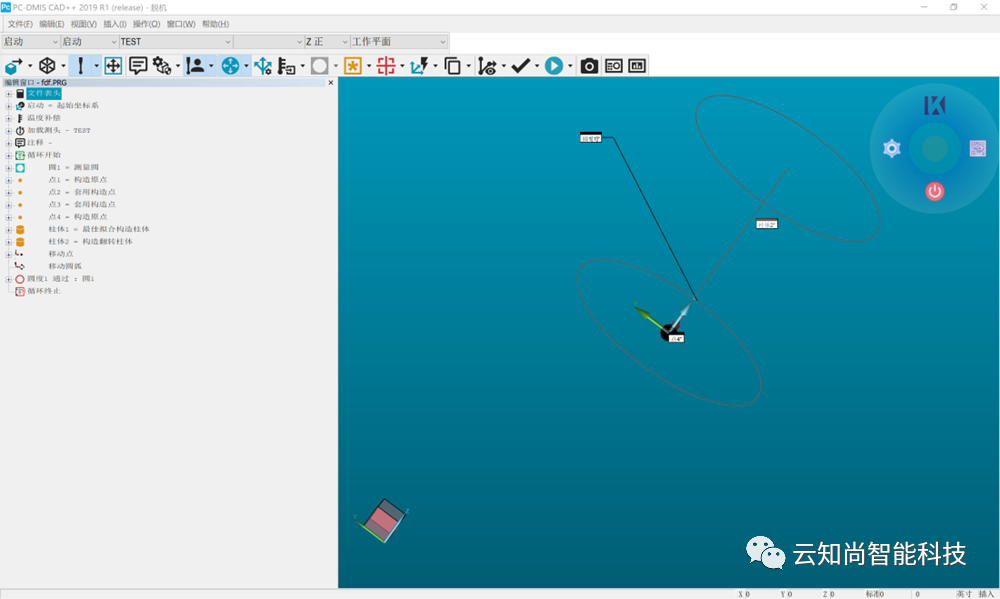

海克斯康PC-DMIS上的工具悬浮窗

云知尚DMIS-Support支持市场上常用的坐标测量软件，比如PC-DMIS，Calypso，Rational Dmis等；通过简单地在软件上进行配置，就可以实现客户希望的自动扫码测量功能；可以有效防止人为操作，手动输入等操作时，造成程序调用错误。

DMIS-Support支持的软件

客户使用云知尚DMIS-Support，对测量流程进行了优化，得到了满意的管理效果。云知尚DMIS-Support软件交付给客户之后，客户提出的问题全部迎刃而解，客户对软件功能效果，使用的稳定性都非常满意。

云知尚DMIS-Support，在提供扫码测量，定制测量报告功能的同时，还提供程序转换，温湿度监控，辅助编程等功能。如果您需要这些功能，欢迎您与我们联系~
